本コラムでは、マシニング加工の基本的な仕組みから、フライス加工との違い、マシニングセンタの種類や特徴までを体系的に解説します。
また、実際の製造現場における具体的な加工手順やポイントに加え、当社で取り組んでいる設備分離による品質向上の実務事例も紹介し、マシニング加工の理解をより深めていただける内容となっています。
【この記事でわかること】
- マシニング加工の基本的な仕組みと特徴
- フライス加工との違い
- マシニングセンタの種類と使い分け
- 3軸加工と5軸加工の違い
- 実際の加工手順と重要なポイント
- 設備分離による品質向上の実務事例
マシニング加工とは？
マシニング加工とは、マシニングセンタと呼ばれるNC工作機械を用いて、材料を切削し、目的の形状に加工する方法です。
複数の工作機械で行っていた工程を、1台で完結できる加工方法として、多くの製造現場で採用されています。
なお、マシニング加工を含む金属加工全体の種類や特徴については、以下の記事でも詳しく解説しています。
マシニング加工とフライス加工との違い
マシニング加工とフライス加工はどちらも、回転する工具を用いて材料を削る「切削加工」に分類されますが、その違いは主に加工の自動化の程度と使用する機械の機能にあります。
フライス加工とは、エンドミルなどの回転工具を使い、材料の表面や溝、段差などを削り出す基本的な加工方法です。
この加工は、汎用フライス盤やNCフライス盤によって行われることが多く、作業工程ごとに工具を交換しながら加工を進めます。
そのため、複数の工程を行う場合には、その都度機械を止めて工具交換や段取り替えを行う必要があり、作業者の操作や判断に大きく依存する特徴があります。
一方、マシニング加工とは、冒頭でも記載した通り「マシニングセンタ」と呼ばれるNC工作機械を用いて行う加工であり、コンピュータによって制御された自動加工が大きな特徴です。
この機械にはATC（自動工具交換装置）が備えられており、プログラムに従って複数の工具を自動で切り替えながら、穴あけ・溝加工・仕上げ加工などの工程を連続して行うことができます。
そのため、作業者が手動で工具交換を行う必要が少なく、高い生産性と安定した加工精度を実現できます。
つまり、マシニング加工はフライス加工を含んだ発展形であり、より効率的かつ高度な加工を可能にする技術といえます。
従来加工との違い (Before / After)
従来加工と比較し、その違いを整理します。
| 項目 | 従来（Before） | マシニング加工（After） |
| 工程 | ・穴あけ→ボール盤 ・フライス→フライス盤 ・タップ→タッピング盤 | 1台ですべて可能 |
| 段替え | 各工程でワークを外して再固定 （芯出し・位置決め） | 1回（ワンチャッキング） |
| 工具交換 | 工具交換のたびに人が手動で交換 | ATC（自動工具交換装置）により自動化 |
| 作業内容 | 加工・工具交換 | プログラム入力・ツールセット |
工程集約＝精度+効率の向上
マシニングセンタの種類と特徴
立形マシニングセンタ（一般に「立型」とも表記されます）
主軸が垂直に配置され、工具を上方向から当てて加工する構造を持つ、最も一般的なマシニングセンタです。
この構造によりワークの視認性が高く、段取りや加工確認がしやすい点が特徴です。
平面削り・側面加工・段差加工といった基本形状の生成を得意とし、安定した加工精度を確保できます。
これらの特性から、金属部品加工の基礎を担う中心的な設備として広く活用されており、特に金型やプレート部品のように高い平面精度が求められる製品において不可欠です。また、加工の基準面を作る役割も担います。
横形マシニングセンタ（一般に「横型」とも表記されます）
主軸が水平に配置され、工具を横方向から当てて加工する構造を持つマシニングセンタです。
この構造により切粉（キリコ）が重力によって自然に排出されるため、加工面の品質向上や工具寿命の延長につながる点が特徴です。
さらに、回転テーブルを活用した多面加工が可能で、段取り替えを最小限に抑えられます。
これらの特性により、箱物部品や多面加工を必要とする製品の量産において、高い生産性と安定した品質を実現する設備として広く利用されています。
門形マシニングセンタ（一般に「門型」とも表記されます）
門形構造の高剛性フレームを備えた大型マシニングセンタであり、大型ワークを高精度に加工できる点が最大の特徴です。
ワークを固定したまま主軸を広範囲に移動させる構造により、荒加工（重切削）から仕上げ加工まで一貫して行うことができ、高い加工能力と安定した精度を実現します。
特に、重量があり剛性が求められる大型ワークに対しても精度を維持しやすく、プレス金型や射出成形金型などの分野で広く活用されています。
このように、他のマシニングセンタでは対応が難しい大型・高精度加工を担う重要な設備です。
立形・横形・門形の違い
| 項目 | 立形MC | 横形MC | 門形MC |
| 主軸方向 | 上から | 横から | 上から(+大型) |
| 最適加工サイズ | 小～中 | 中 | 大 |
| 剛性 | 普通 | 高い | 非常に高い |
| 加工対象 | 板物・一般部品 | 箱物・量産 | 金型・大型部品 |
| 生産形態 | 試作・小ロット | 量産 | 単品生産・大型 |
マシニング加工の軸構成
3軸加工
3軸加工とは、X（左右）・Y（前後）・Z（上下）の3つの直線軸で工具を動かして加工する方法です。
工具はこの3方向に移動しながら材料を削りますが、工具の角度は基本的に変わらず、一定方向から加工するのが特徴です。

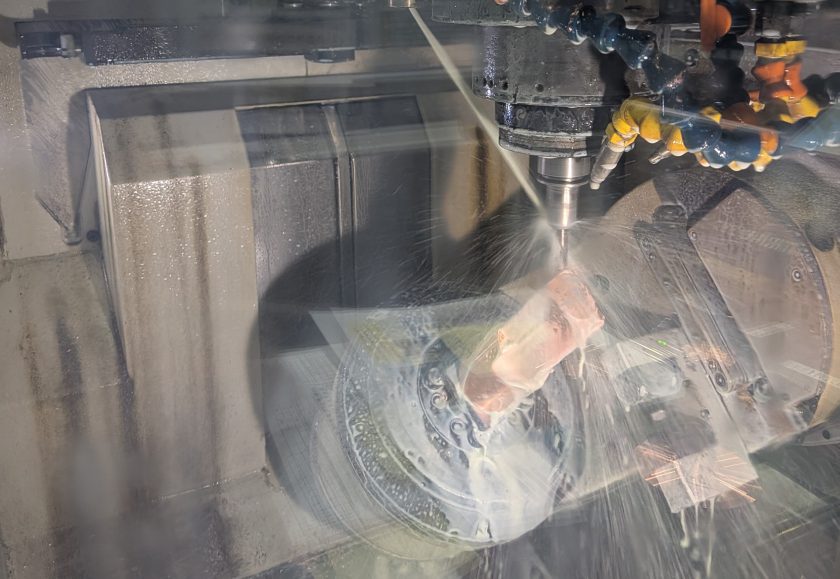

5軸加工
5軸加工とは、X・Y・Zの3つの直線軸に加え、回転軸（A・B・Cのうち2軸）を組み合わせた「合計5軸」で工具やワークの位置や姿勢を制御しながら加工する方法です。これにより、工具はさまざまな角度から加工対象にアプローチできます。
この特徴により、斜面・曲面・アンダーカットなどの複雑形状を、一度の固定で加工できることが大きな利点となり、加工の段取り回数が減るため、精度向上や作業時間の短縮にもつながります。
さらに、工具を傾斜して加工することで、ボールエンドミル先端の周速がほぼゼロになる部分を避け、周速の高い外周寄りの部分を使って切削しやすくなり、切削性や仕上げ面品位の向上が期待できるほか、小径工具でも効率よく加工しやすくなる点も5軸加工の大きなメリットです。
マシニング加工の手順
マシニング加工の基本的な手順を工程ごとに分かりやすく解説します。
図面確認・設計
まず、図面の形状・寸法・公差を確認します。そして、加工方法（どこから削るか）を決めて、材料や加工順序を検討します。

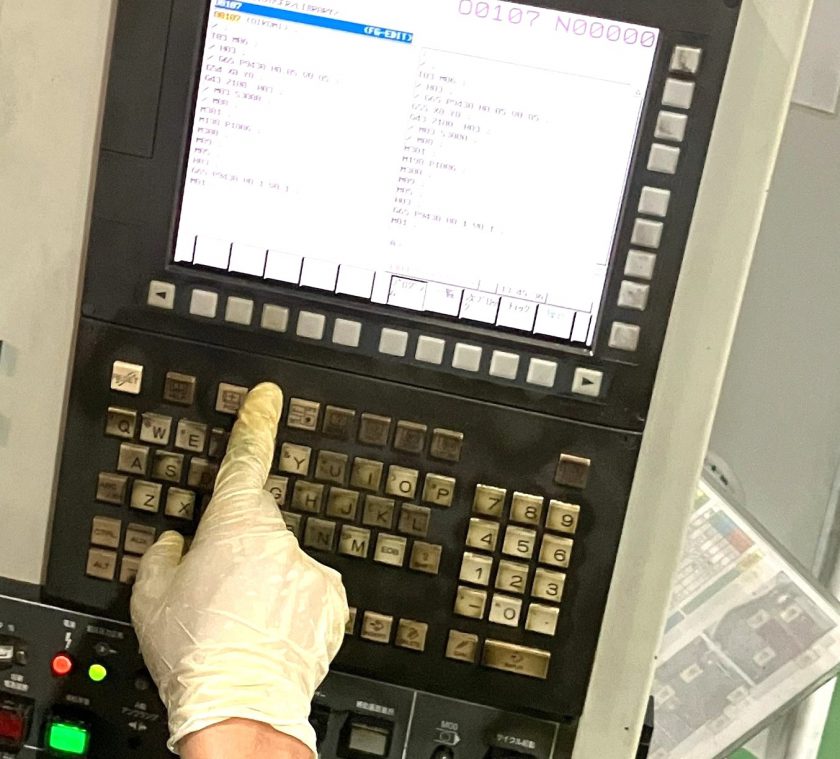

CAMプログラム作成
図面をもとに、機械がどう動くかを指示するプログラムを作ります。
CADデータを読み込み、ツールパス（工具の動き）を作成し、切削条件設定（回転数・送り速度など）をして、Gコードを出力します。
さらに、CAM上でシミュレーションを行い、ワークやホルダー、治具などとの干渉がないか、工具の動きに問題がないかを事前に確認します。
段取り
1. プログラム読み込み・確認（使用工具チェック）
2. 工具準備・セット
3. 工具長／径補正入力
4. ワーク固定
5. 原点出し（G54など設定）
6. シミュレーション・ドライラン の流れで行うことが多いです。
各手順のポイントは次の通りです。
1.プログラム読み込み・確認
- 工具番号と工具内容を一致させる
- 座標系（G54など）と原点位置を確認する
- 移動経路（干渉）をイメージして確認する
- 回転方向・加工条件を確認する
工具は合っているか？原点は合っているか？ぶつからないか？条件はおかしくないか？を必ず確認することが重要です。

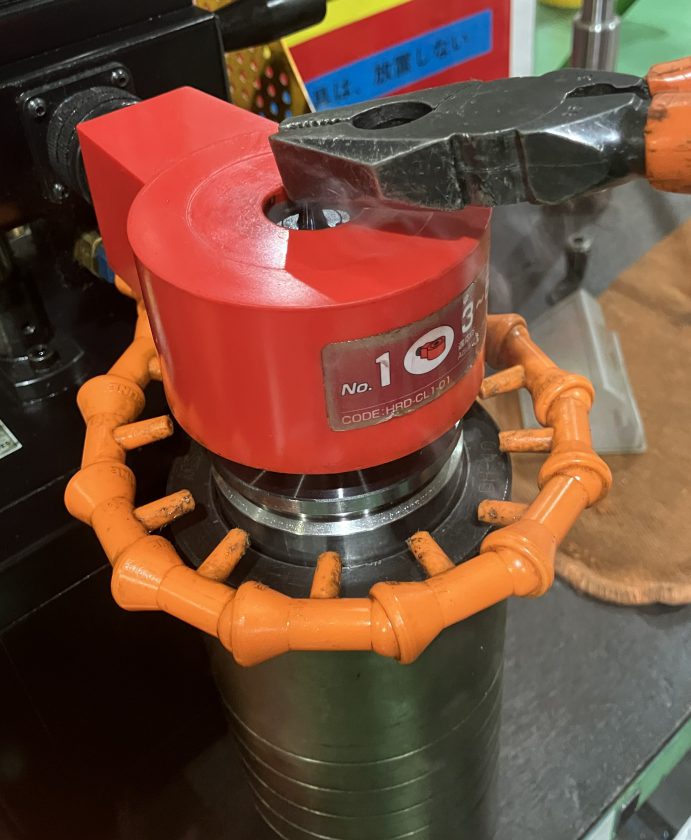

2.工具準備・セットのポイント
- 工具の突き出しは最短にする
- 工具長（Z方向）を正確に測る
- 工具の締め付け（クランプ）を確実にする
- 工具状態（摩耗・欠け）を必ず確認する
3.工具長／径補正入力のポイント
- 工具長測定器を使用し、毎回同じ基準面で測定する
- 補正値は必ずダブルチェックし、「測定値」と「入力値」を見比べて、桁ミス・符号まで確認する
- 径方向はCAM作成時にシミュレーションで確認しているため、現場では工具長の設定値と実際の工具の長さ・突き出しが合っているかを重点的に確認する
- Zを少し上げ、空運転（ドライラン）で補正のズレを確認する
4.ワーク固定のポイント
- 工具の突き出しは極力短くする
- ワークはできるだけ低くセットする
- クランプは適切な数にする（少なすぎも多すぎもNG）
- 不安定な箇所には補助支持を追加する

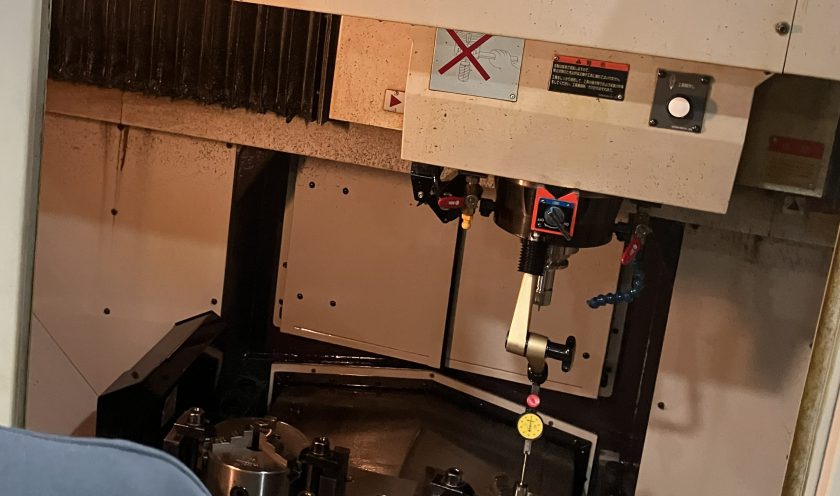

5.原点出しのポイント
- エッジファインダーやプローブを使用し、検出・測定する
- ストッパーや位置決めピンを使用し、測る順番を毎回同じにする
6.シミュレーション・ドライラン（試運転）のポイント
- 工具交換後の初動を重点確認する
- Zを安全な高さ（+10～50mm）に上げて、工具をワークから離してドライランする
- クランプ・治具との干渉を確認する
- スピードを落として安全確認する
ドライランとは、マシニング加工において実際に材料を削らずに、機械や工具の動きだけを確認する試運転のことです。
加工前にNCプログラムの誤りや干渉の有無を確認し、工具やワークの衝突などのトラブルを防ぐことを目的としています。
ドライランの手順
ドライランの基本的な手順は以下の通りです。
1.工具とワークをセットする
機械に工具を取り付け、ワークをバイスや治具にしっかり固定します。
2.原点（ワーク座標）を設定する
G54などを使って、加工の基準となる位置（原点）を設定します。
3.工具長補正を入力・確認する
各工具の長さ補正値（H番号）が正しいか確認します。
4.ドライランモードをONにする
機械のドライラン機能や送り速度制御を有効にします。
5.送り速度を低く設定する
最初は10～25％の低速にします。
6.シングルブロック運転をONにする
1行ずつ止めながら動かして安全を確認します。
7.プログラムを実行する
工具の動きや干渉の有無、Z方向の高さなどに注意して確認します。
以上の手順を守ることで、衝突や加工ミスを防ぐことができます。

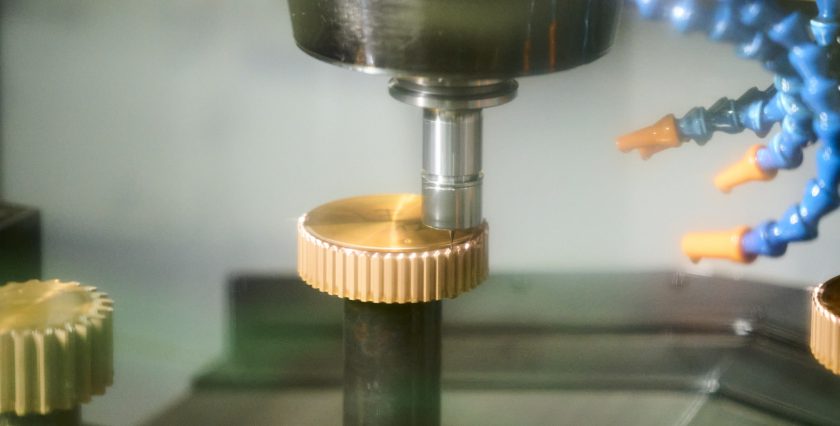

切削加工
マシニング加工における切削加工は、まずワークを機械に固定し、原点や工具補正を設定した後、加工プログラムに従って切削を行います。
加工は段階的に進めるのが基本で、荒加工（荒取り）で大きく削り、中仕上げで歪みを整え、仕上げ加工で精度と表面を整えます。
このように段階加工を行うことで、精度と加工効率の両立が図れます。
測定・検査
測定・検査は、加工後のワークについて寸法や形状、表面状態を確認し、図面通りに仕上がっているかを判定する工程です。
寸法測定（ノギス・マイクロメータ）、三次元測定、表面粗さの確認などを行い、その結果を図面値と比較します。
さらに外観やキズ、バリの有無を確認し、不良があれば修正や再加工を行います。これにより製品の品質と精度が保証されます。
仕上げ・後処理
仕上げ・後処理とは、切削加工後に残る不要な部分を取り除き、表面粗さや寸法精度を整える工程です。
仕上げ・後処理の手順

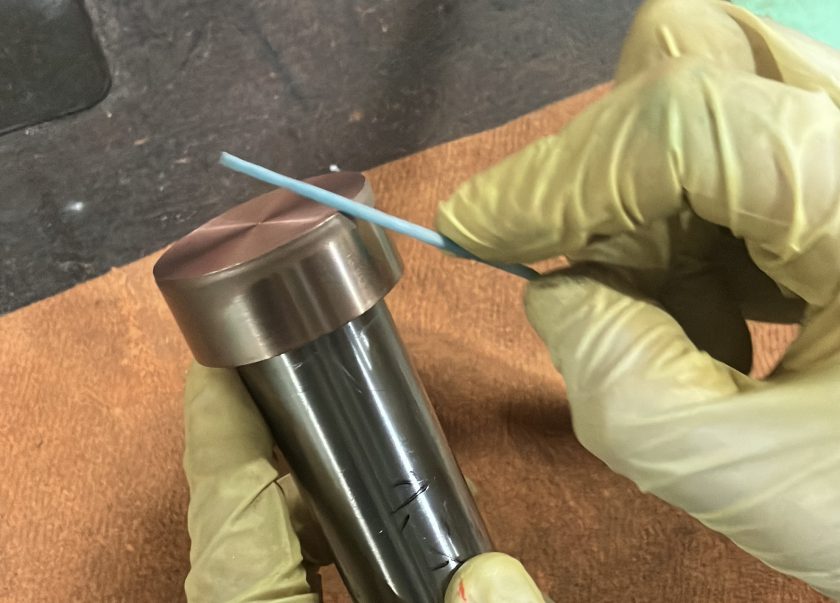

1.バリ取り
加工で生じた鋭利な突起（バリ）を、ヤスリや面取り工具などで除去します。これは、組立性や安全性の向上のために行われます。
2.面取り・エッジ処理
角を少し削って滑らかにする加工は「面取り」と呼ばれます。
C面取りやR面取りがあり、応力集中の低減や外観の向上のために行われます。
3.洗浄・異物除去
エアブローや洗浄液を使用し、切粉や油分を取り除きます。
仕上げ後の測定
加工と仕上げが完了したワークが図面通りに仕上がっているかを確認し、次工程へ引き渡せるかを判断します。
以上が、マシニング加工の基本的な手順です。
マシニング加工は、図面確認から測定まで複数の工程に分かれています。
これらの工程を適切に設計・管理することが、品質と効率を大きく左右します。
なお、加工工程の考え方や設計のポイントについては、以下の記事でも詳しく解説しています。
【実務事例】設備分離による品質向上
現場ではどのように活用されているのか、当社の実例をご紹介します。
当社では、電極加工専用のマシニングセンタと直彫加工専用のマシニングセンタを明確に分けて運用しています。
その主な理由は、加工対象となる材質の硬さや加工負荷が、設備の消耗や精度維持に大きく影響するためです。
直彫加工では、焼入れ鋼など硬度の高い材料を直接切削するケースが多く、主軸・ボールねじ・ガイド部といった機械構成要素に対して大きな負荷がかかります。
このような環境で高い加工精度を安定して維持するためには、硬材加工を前提とした機械条件の設定や、適切な保全管理が不可欠です。
一方、電極加工では銅や真鍮、グラファイトといった比較的加工負荷の小さい材料を扱います。
これらの材料は、寸法精度や形状精度が製品品質に直接影響するため、常に安定した機械状態が求められます。
もし同一設備で硬材加工と電極加工を混在させた場合、高硬度材の加工によって摩耗が進んだ機械で電極加工を行うことになり、電極の寸法や形状精度が不安定になるリスクが高まります。
こうした課題を避けるため、当社では「硬い材料を削る設備」と「精度を作り込む設備」という役割分担を明確にし、最適な加工環境を維持しています。
設備分離によって得られる効果
この設備構成により、精度・コストの両面で以下のメリットが得られます。
設備消耗の抑制
高硬度材加工による負荷を特定の設備に集約することで、他の設備の摩耗や劣化を防止します。
加工精度の安定
電極加工専用設備では常に安定した機械精度を維持しやすく、品質のばらつきを抑えることができます。
設備管理の明確化
設備ごとの役割が明確になることで、保全計画や点検方針を立てやすくなり、管理効率が向上します。
トータルコストの低減
精度不良や再加工、設備トラブルのリスク低減につながり、結果として総合的なコスト削減に寄与します。
環境面への配慮
さらに、設備を加工内容や材質ごとに分けて運用することで、切粉（キリコ）を発生源ごとに分別しやすくなります。
これにより資源の有効活用や廃棄物低減が進み、ISO14001（環境マネジメントシステム）の考え方にも合致した取り組みとなっています。
まとめ
マシニング加工は、工程集約による効率化と高精度加工を同時に実現できる、現代の製造において中核となる技術です。
マシニングセンタの種類や軸構成を適切に使い分けることで、生産性と品質を両立でき、さらに段取りや加工手順を適切に実行することで、安定した加工が可能となります。
また、設備分離のような取り組みは、生産性向上にも大きく寄与します。関連する考え方については、以下のコラムも参考になります。
製造業の生産性を向上させるには？原因と取り組みの手順、成功事例を紹介
マシニング加工への理解を深めることで、より効率的で高品質なものづくりにつなげていきましょう。
