冷間鍛造は、高精度・高強度な部品を成形できる加工技術として、多くの製造業で活用されています。
一方で、材質や形状の適用範囲、金型寿命への配慮、工程設計の最適化など、実装にあたって検討すべき技術的課題も存在します。
本コラムでは、冷間鍛造の基礎知識から、メリット・デメリット、適用材質や製品例を解説します。
目次
冷間鍛造とは？特徴と他工法との違い
冷間鍛造とは、金属材料に熱を加えず、常温のまま圧力を加えて変形させることで、所定の形状に成形する加工方法です。金属の塑性を利用することから「塑性加工」の一種に分類され、材料歩留まりが良く、精密かつ高強度な部品を効率的に生産できるのが特徴です。
塑性加工について詳しく知りたい方は、こちらをご覧ください。
塑性加工とは？金属加工の種類・特徴と製品例を紹介
鍛造全体の基礎や種類について詳しく知りたい方は、こちらの記事もご覧ください。
鍛造とは？種類・メリット・鋳造との違いまで基礎からわかりやすく解説
冷間鍛造の特徴と成形方法
切削加工と比較すると
冷間鍛造では、金型を使って材料に高い圧力を加えることで、金属内部に降伏応力以上の力を生じさせ、塑性変形を促します。成形は常温で行うため、熱変形による寸法誤差が少なく、高い精度と表面品質が得られます。
この加工過程で重要なのが、加工硬化（ひずみ硬化）です。塑性変形の進行に伴い、材料は硬く強くなりますが、同時に変形しづらくなるため、工程設計には段階的な成形や潤滑処理が求められます。
加工のイメージとしては、粘土を型に押し込むのに似ていますが、金属は変形抵抗が大きいため、大きな圧力が必要になります。その分、材料ロスが少なく、形状精度・強度ともに優れた部品が得られます。
熱間鍛造・温間鍛造との違い
鍛造は加工時の温度によって、大きく3つの方法に分類されます。それぞれ異なる特徴を持っており、製品の形状や精度、生産数量に応じて適切な工法を選定することが重要です。
冷間鍛造
常温での加工により、最も高い寸法精度と美しい表面仕上がりを実現します。初期段階で金型の設計・作図・製作を含めた一定の投資が必要となりますが、その分、大量生産においては高品質と高歩留まりを同時に実現できる工法です。
温間鍛造
冷間と熱間の中間温度で加工し、両者の長所を併せ持つ工法です。適度な加工温度により、形状自由度と精度のバランスが取りやすく、幅広い製品形状に対応できます。
熱間鍛造
材料を高温に加熱して柔らかくすることで、複雑な形状や断面変化の大きい部品にも対応しやすくなります。成形時の抵抗が小さいため、中・小ロットや大型部品の加工にも用いられます。
3つの工法の違いを整理したのが以下の比較表です。
加工温度による鍛造の種類
| 項目 | 冷間鍛造 | 温間鍛造 | 熱間鍛造 |
|---|---|---|---|
| 特徴 | 常温（もしくは室温に近い状態）で行う鍛造 | 材料を加熱して再結晶温度以下の温度範囲で行う鍛造 | 材料を加熱して再結晶温度以上の温度範囲で行う鍛造 |
| 鍛造温度※ | 常温（室温） | 600℃～850℃ | 1100～1250℃ |
| 鍛造荷重 | 高い | 中 | 低い |
| 寸法精度 | ◎ | ○ | △ |
| 表面仕上り | ◎ | ○ | △ |
| 複雑形状加工 | △ | ○ | ◎ |
| 生産数量 | 大量生産向き | 中量生産向き | 中・小量生産向き |
※スチールの場合
表が示すように、冷間鍛造は高精度と表面品質に優れた加工技術です。温間鍛造や熱間鍛造も、それぞれの特性を活かした用途があり、製品の形状や要求精度、生産条件に応じて適切な工法を選択することで、製造工程の最適化と品質の安定が図れます。
冷間鍛造とプレス加工の違い
冷間鍛造とプレス加工は、どちらも常温で行う加工法ですが、目的や対象となる材料・形状に違いがあります。冷間鍛造は主に棒材などの体積変化を伴う成形に用いられ、部品の強度や寸法精度が重視される場面に適しています。一方、プレス加工は板材を対象とし、板厚を大きく変えずに打ち抜き・曲げ・絞りなどを行うため、薄板部品の量産に適しています。強度や立体形状が求められる部品には冷間鍛造、広範な形状展開や薄物成形にはプレス加工と、目的に応じて使い分けられます。
冷間鍛造のメリット・デメリット
冷間鍛造にはどのような特徴があるのでしょうか。ここでは、冷間鍛造のメリットとデメリットについて解説します。

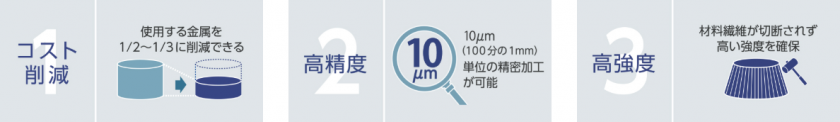

冷間鍛造の主なメリット
高い寸法精度が得られる
常温で加工するため、熱による材料の膨張・収縮の影響を受けません。そのため、高精度な部品製造が可能で、組み立て精度の向上にもつながります。
表面品質が高く、後工程を削減できる
加熱工程がないため、酸化やスケール（焼け肌）が発生せず、滑らかで均一な表面が得られます。後工程での表面処理を省略できる場合も多く、工程短縮にも寄与します。
強度・耐久性が向上する
塑性変形による加工硬化により、元の材料よりも高い強度・硬度を実現できます。特に、ファイバーフロー（金属繊維）を切断せずに成形できるため、疲労強度や衝撃強度にも優れた部品になります。
材料利用効率が良い（歩留まり高い）
切削加工のような削りカスがほぼ発生せず、材料の大部分を製品に変換できます。原材料コストの削減だけでなく、廃材処理費の削減にもつながります。
生産スピードが速い・大量生産に適する
加熱・冷却時間が不要なため、加工1回あたりの処理時間（サイクルタイム）を短縮でき、数千～数万個単位の大量生産において真価を発揮します。
冷間鍛造の主なデメリット
複雑形状・大型製品への適用が難しい
常温での成形は材料の流動性に限りがあるため、深い穴あけや急激な断面変化を伴う形状では、成形条件に工夫が求められます。また、大型部品の場合は成形荷重が非常に大きくなり、設備仕様や金型設計への対応が必要となることがあります。
ただし、段階的な加工や潤滑処理の工夫、高剛性設備の活用により、対応可能なケースも増えています。
金型コスト・初期投資への配慮が必要
高精度で耐久性の高い専用金型が必要となるため、一定の初期投資が必要となる場合があります。特に小ロット生産や設計変更が頻繁な製品では、費用対効果の見極めが重要です。一方で、冷間鍛造は量産における精度・歩留まり・工程集約の面で優れており、長期的な製造メリットが期待できます。
金型の摩耗・寿命の課題
冷間鍛造では高い成形荷重がかかるため、金型に対する負荷も大きくなります。
使用条件によっては摩耗や損傷のリスクがあり、定期的なメンテナンスや金型交換を前提とした運用が求められます。
近年では、表面処理技術やCAEを活用した金型設計の最適化により、寿命延長への取り組みも進んでいます。
加工できる材料・形状に制限
延性の低い硬質合金や、アンダーカット形状、中空構造など、冷間での大きな変形が難しい材料や形状では、成形条件の工夫や工法選定に配慮が必要です。
設計段階からの形状最適化や、必要に応じた温間・熱間鍛造との組み合わせによって、実用性を高めることが可能です。
このように冷間鍛造には技術的な課題もありますが、設計段階での配慮や最適な工法の選定、高度な設備や金型の活用によって、対応可能な領域は着実に広がっています。
適切な技術支援を受けながら導入を進めることで、冷間鍛造の強みを最大限に活かした製品開発・量産が実現しやすくなります。
冷間鍛造に適した材質と製品例
冷間鍛造がどのような材質や製品に適しているのかを知ることで、検討段階での判断材料になります。ここでは、主な適用材質とその特徴、代表的な製品例を紹介します。
冷間鍛造に適した主な材質
冷間鍛造では、常温でも塑性変形しやすい材料が適しています。以下の表に主要な適用材質とその特徴、適用業界、製品例をまとめました。
冷間鍛造に使用される主な材質と製品例
| 材質分類 | 主な材質 | 特徴 | 主な適用業界 | 代表的な製品例 |
|---|---|---|---|---|
| 鉄系材料 | SCr420H、SCM420Hなど | 最も広く使用される。加工性と強度のバランスが良い | 自動車、機械、家庭用機器 | ピストン、シャフト、ギア、ベアリング部品、給湯器部品 |
| ステンレス鋼 | SUS304など | 耐食性・強度に優れる。加工硬化しやすいが実用例多数 | 電子・通信機器、化学プラント | 燃料電池部品、耐食性精密部品 |
| アルミニウム合金 | A5052、 A6061など | 軽量・高比強度・加工性に優れる | 自動車（EV）、機械、精密部品 | EV部品、機械部品、小型ナット・ワッシャー |
| 銅・銅合金 | C2300（真鍮）、C1020（純銅） | 導電性・熱伝導性に優れる | 電子・通信機器、家庭用機器 | 水温センサー、リニア三方弁、電気部品、水道部品 |
上記の表から分かるように、冷間鍛造に適した材質は鉄系材料・ステンレス鋼・アルミニウム合金・銅合金といった塑性変形のしやすい金属です。これらの材質により、自動車・電子機器・家庭用機器・化学プラントなどの分野で多様な製品が冷間鍛造により製造されています。
冷間鍛造を用いた製品完成までの流れ
冷間鍛造がどのように成形されるかを知り、金型や設備の役割を理解するため、基本的な工程の流れについて説明します。
1. 工程設計・金型設計
製品図面や求められる性能をもとに、どのような順序や段階で成形するかを工程として計画します。金型は成形荷重や金属の流動、ひずみ、冷却、金型寿命などを考慮して設計されます。近年では成形シミュレーション（CAE）の活用も一般的になっています。
この設計結果をもとに、必要な材料や寸法が決定されます。
2. 材料準備
冷間鍛造に用いる材料は、棒材やコイル材から所定寸法に切断し、切断面のバリ取りや面取りを行います。表面の酸化膜や油分除去のため、ショットブラストや酸洗いなどの前処理も一般的に実施されます。また、金型の摩耗や焼き付き防止のために、リン酸塩皮膜や専用潤滑剤を素材表面に処理する場合が多いです。
3. 冷間鍛造の主な成形方法
製品の形状や要求仕様に応じて、以下の成形方法を単独または組み合わせて使用します。実際の製造では、対象製品ごとに最適な成形方法や順序を選定し、段階的に加工を進めます。
据え込み(アップセット)加工
材料端部を金型内で圧縮し、断面を太くする成形法です。主にボルトやリベットの頭部形成など、部分的に肉盛りが必要な製品で活用されます。急激な変形による割れを防ぐために、工程を複数段階に分けるほか、金型の丸み（R部）を工夫するなどの対応が一般的です。
前方押出し加工
材料をパンチでダイスへ押し込み、進行方向に絞り・伸ばしながら細長い形状（シャフト、ピンなど）に成形します。寸法精度や同心度を確保するため、高精度なダイスや潤滑管理が重視されています。
後方押出し加工
パンチで圧力を加えつつ、材料を逆方向に流動させて、中空形状やカップ状、薄肉筒などを成形する工程です。金型の表面仕上げや潤滑性、パンチへの焼き付き防止対策が重要です。
ピアッシング（穴あけ）
成形途中やその直後にパンチなどで貫通穴や中空部を形成します。横穴を開けるサイドピアッシングもあり、多段成形工程内で同時に穴開けすることで自動化・量産化が進みます。
複合多段成形
据え込み、押出し、ピアッシングなどの工程を多段式フォーマーで自動かつ連続的に行い、複雑で高精度な製品を大量生産することが可能です。最近では多段機やインライン検査装置も一般的です。
4. トリミング・仕上げ
冷間鍛造で生じたバリや余肉を専用金型で切除し、ショットブラストやバレル研磨によって表面仕上げや不要部を除去します。さらに高い寸法精度が求められる場合は、仕上げ切削や研削も追加されます。
5. 検査・後処理
完成品は寸法・外観・機械的特性（強度、硬さなど）の検査を経て、要求仕様に応じて熱処理（焼鈍、焼入れ焼戻し）や表面処理（メッキ、防錆、黒染めなど）を実施し、品質保証と機能付与を行います。
冷間鍛造では、材料の割れや金型の破損を防ぐため、一度に大きな加工は行わず、工程を細かく分けて段階的に進めます。さらに、CAEシミュレーションや試し打ちを活用し、工程順や金型形状を最適化することで、品質と生産性の両立を図ります。
冷間鍛造は支援体制を含めた総合判断を
冷間鍛造は、高精度・高強度な金属部品を効率的に製造できる技術であり、常温での塑性加工により寸法精度や表面品質に優れています。材料の歩留まり率が良くなり、、生産効率の向上にもつながるため、自動車部品、電子部品、精密機械部品などの分野で広く活用されています。
一方で、複雑な形状や高い加工精度への対応には、金型設計や工法開発における高度な技術と経験が求められます。冷間鍛造の導入を検討する際には、加工そのものの特性だけでなく、開発支援体制や技術的な対応力も含めて総合的に判断することが重要です。
