精密鍛造品

スパイダー

成形条件

材質: 鋼
サイズ: MIN:60mm MAX：200mm（両軸合計長さ）
使用用途: 自動車では主に「回転力を、角度のついた状態で伝える部分」に使われます。結論から言うと、最大の用途は駆動系シャフトです。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　主にプロペラシャフトに使われ、角度の付いた状態でも回転力を伝えるための重要部品。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　特にFR車・4WD車・トラックで必須。

【製品について】

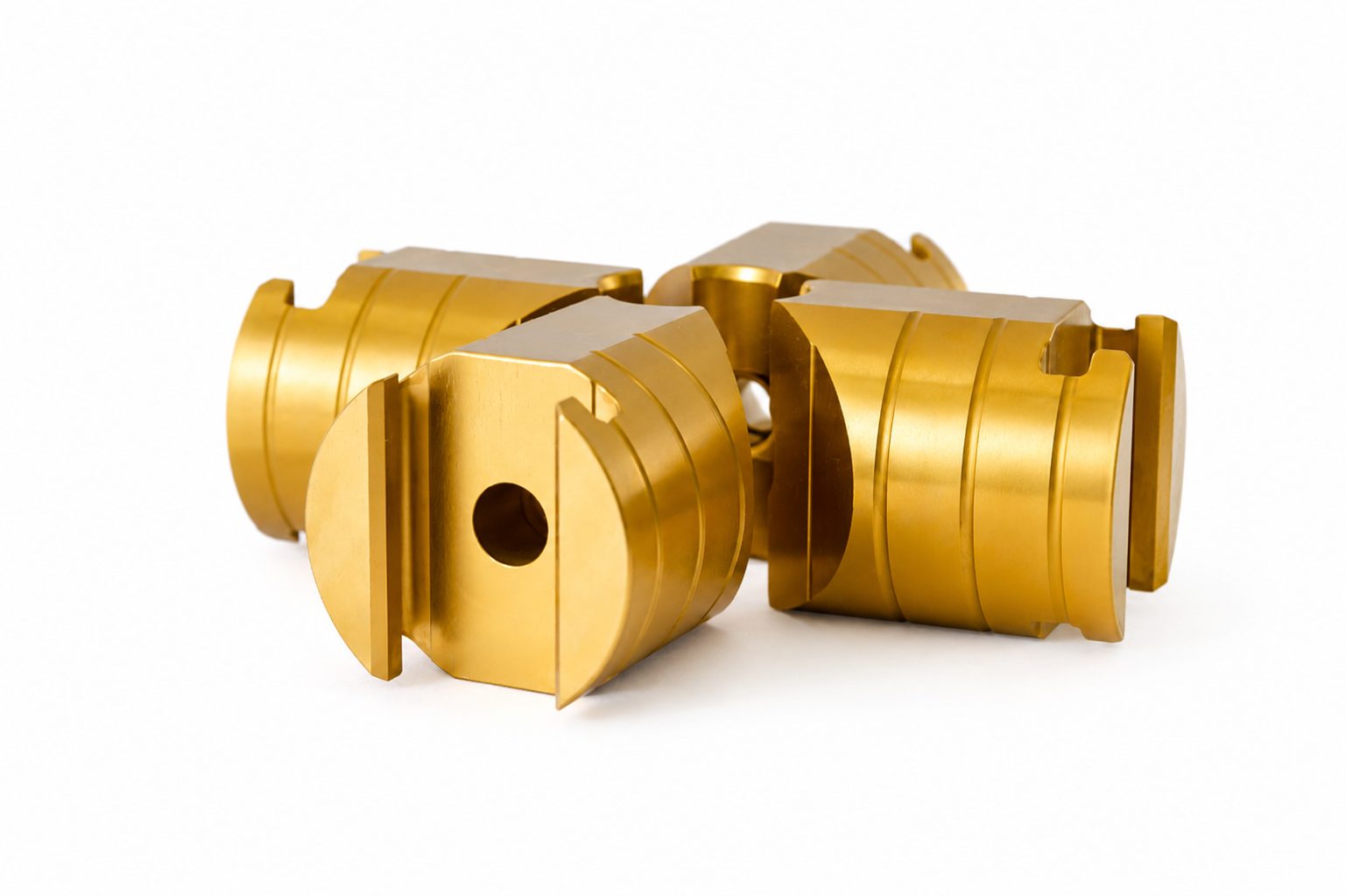

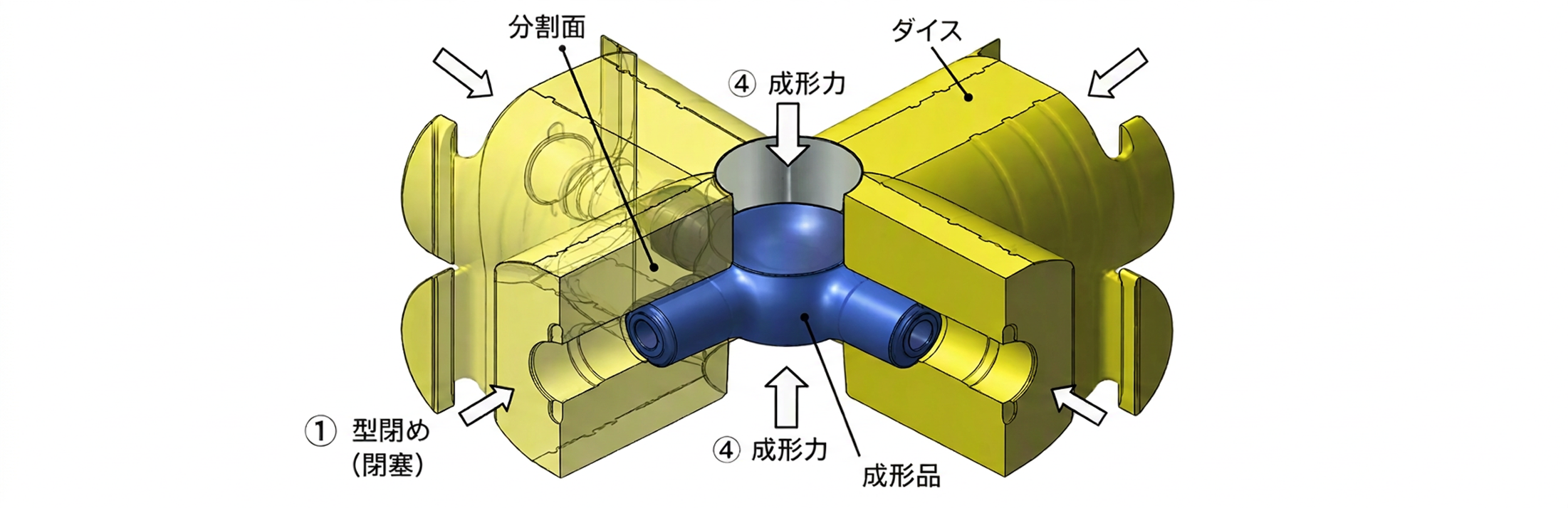

・クロスジョイント閉塞鍛造において金型を上下対称2分割から垂直4分割構造へ変更し、閉塞力制御により軸部のバリ発生を防止した工法である。

・閉塞荷重を適正化することで成形時の金型弾性変形を制御し、軸部の真円度を向上させ、切削レス化によるコスト低減を実現した。

・金型補正作業を不要とし、量産性・工具寿命の向上を図れるため、他の鍛造部品への応用も期待される。
